管道防腐共聚物底膠，也稱(chēng)：聚乙烯防腐膠粘劑（熱熔膠），是目前國內外選用聚乙烯塑料對埋地輸油、輸氣、給排水鋼質(zhì)管道進(jìn)行外防腐2PE結構的底膠，3PE結構的中間膠粘劑層，又名：管道防腐膠粘劑和管道防腐熱熔膠，她也可用于其他用途鋼材聚乙烯涂層結構中增加附著(zhù)力。
我公司依據SY/T 0413-2002和GB/T 23257-2017標準要求生產(chǎn)的聚乙烯防腐層膠粘劑，系馬來(lái)酸酐接枝烯烴共聚物，外觀(guān)為光亮透明的魚(yú)眼形均勻顆粒，為當前國內新技術(shù)新工藝。管道防腐共聚物底膠性能優(yōu)異、質(zhì)量穩定，與多種聚乙烯材料及環(huán)氧粉末匹配性?xún)?yōu)良。產(chǎn)品自投放市場(chǎng)近十以來(lái)，深得廣大用戶(hù)好評，并為多項優(yōu)質(zhì)工程奠定下堅實(shí)的基礎。是3PE油氣管道防腐工程共聚物底膠廠(chǎng)家。
1、其活性基團能和環(huán)氧樹(shù)脂形成化學(xué)鍵結合，并能和鋼基材形成極性的分子間力結合，其聚烯烴主鏈和聚乙烯層形成均相熔融結合，因此形成極高的粘接強度。
2、具有良好的物理機械性能、電絕緣性能、抗蠕變性能。
3、具有熱塑性塑料相同的加工工藝性能。
4、使用中不開(kāi)叉、不斷帶、不粘膜、成型快。
|
項目名稱(chēng) |
單 位 |
標準值 |
實(shí)測值 |
|
|
外觀(guān) |
∕ |
顆粒均勻 |
光亮透明的均勻顆粒 |
|
|
密度 |
g/cm3 |
0.92～0.95 |
0.937 |
|
|
熔體指數（190℃，2.16kg） |
g/10min |
≥0.7 |
2.25 |
|
|
維卡軟化點(diǎn) |
℃ |
≥90 |
109 |
|
|
脆化溫度 |
℃ |
≤-50 |
＜-50 |
|
|
拉伸強度 |
MPa |
≥17 |
26 |
|
|
斷裂伸長(cháng)率 |
% |
≥600 |
780 |
|
|
體積電阻率 |
Ω·m |
≥1.0×1013 |
4.2×1013 |
|
|
電氣強度 |
Mv/m |
≥25 |
32 |
|
|
剝離強度 |
25℃ |
N/cm |
≥100 |
≥155 |
|
50℃ |
N/cm |
≥70 |
≥155 |
|
1、常規包裝選用紙塑復合防潮袋，凈重25kg/袋。
2、可根據客戶(hù)需要進(jìn)行定制。

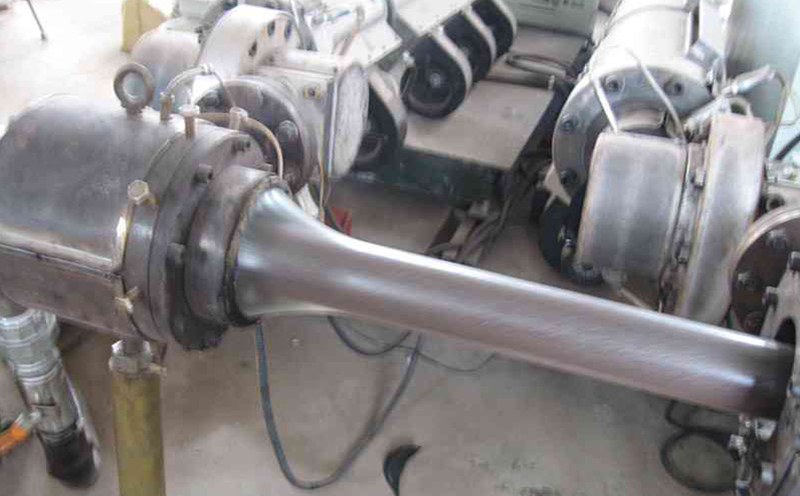

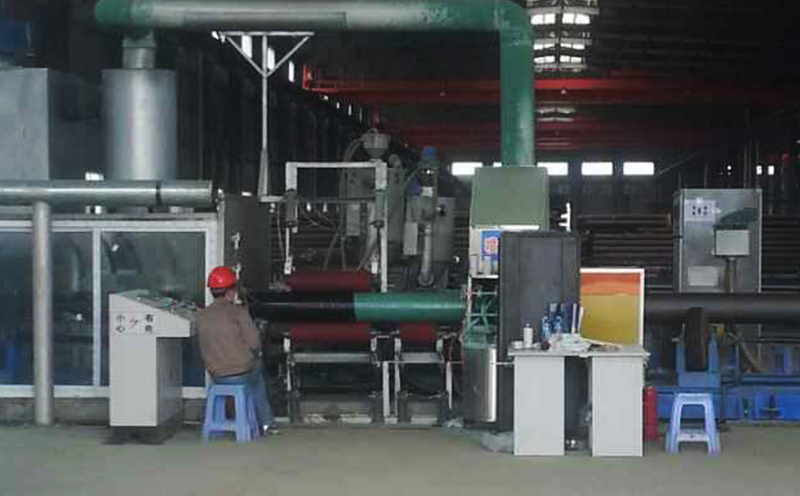

1、產(chǎn)品適用于2PE 、3PE防腐結構的擠出纏繞工藝和擠出包覆工藝，也可制成粉末用于粉末噴涂。
2、產(chǎn)品擠出加工推薦參數：
溫度：加料段150℃～170℃ ；機頭190℃～200℃ ；壓縮段170℃～180℃；適配器200℃～230℃；均化段180℃～200℃；口模190℃～230℃。
擠出機螺桿轉速：應根據擠出機的螺桿結構、螺桿長(cháng)徑比、口模系數、熔膜延伸長(cháng)度（口模與鋼管距離）、配套設備、加工速度等條件設定和調整。
3、產(chǎn)品用于2PE防腐結構時(shí)，推薦鋼管加熱溫度在200℃～230℃間調整。
4、產(chǎn)品用于3PE防腐結構時(shí)，鋼管加熱溫度應根據配套環(huán)氧粉末的凝膠化時(shí)間確定。推薦鋼管加熱溫度在150℃～200℃間調整。
1、運輸、存儲及使用過(guò)程中：防潮（若受潮必須經(jīng)烘干后再用）、防油污、防酸堿、防陽(yáng)光暴曬，注意明火。
2、保質(zhì)期限12個(gè)月。
友情鏈接 link
